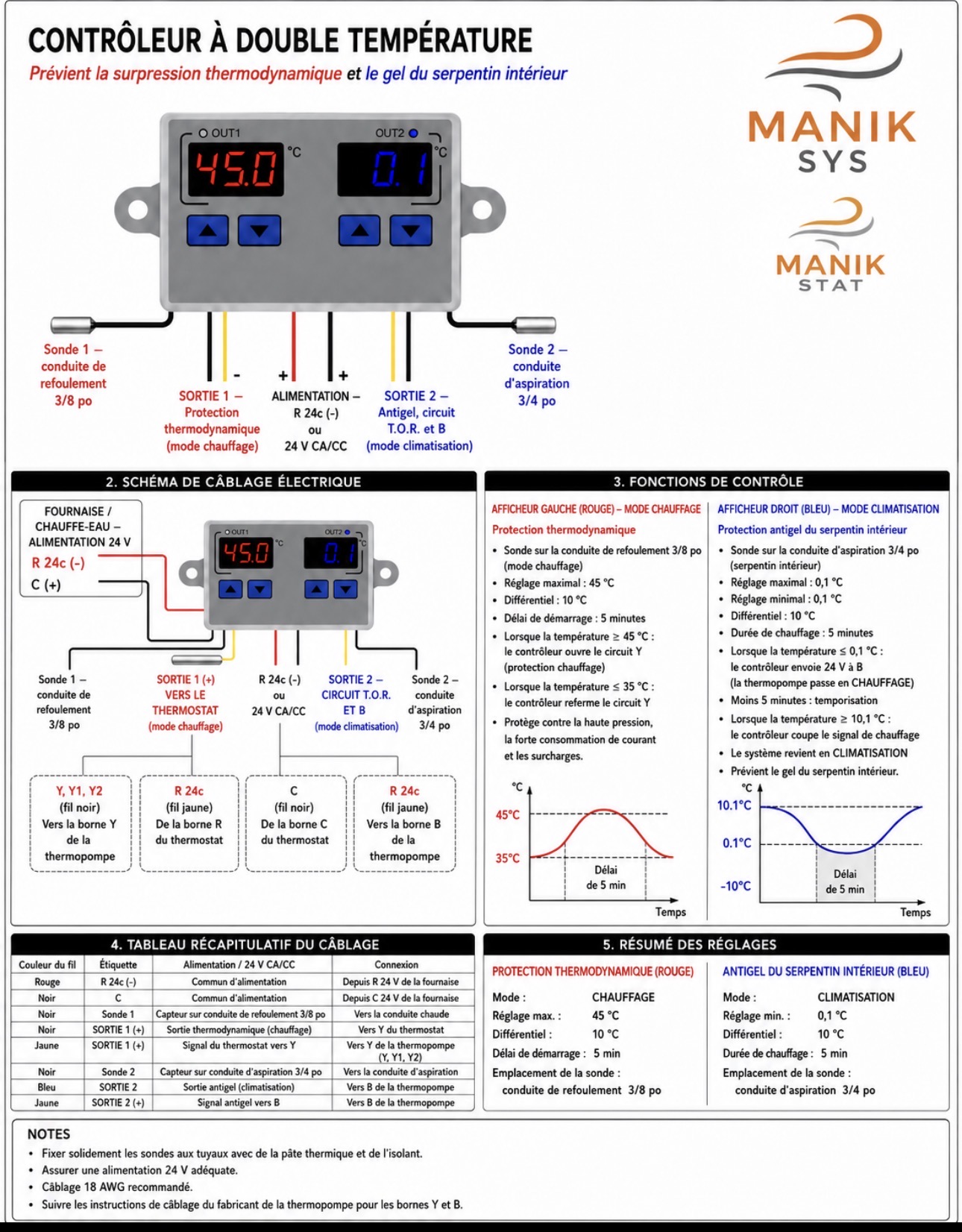

MANIKSTAT

Contrôleur à double température

Le MANIKSTAT prévient la surpression thermodynamique en mode chauffage et le gel du serpentin intérieur en mode climatisation. Deux sondes surveillent la conduite de refoulement et la conduite d'aspiration ; le contrôleur agit sur les circuits Y et B de la thermopompe pour protéger l'équipement et maintenir le rendement en saison intermédiaire.

Points clés

• Protection thermodynamique en mode chauffage (afficheur rouge)
• Protection antigel du serpentin intérieur en mode climatisation (afficheur bleu)
• Protège contre la haute pression, la forte consommation de courant et les surcharges
• Deux sondes : conduite de refoulement 3/8 po et conduite d'aspiration 3/4 po
• Sorties sur les circuits Y et B de la thermopompe

Fiche technique

Alimentation

24 V CA/CC (R 24c)

Sonde 1 — chauffage

Conduite de refoulement 3/8 po

Sonde 2 — climatisation

Conduite d'aspiration 3/4 po

Protection thermodynamique

Réglage max. 45 °C · différentiel 10 °C · délai de démarrage 5 min

Protection antigel

Réglage min. 0,1 °C · différentiel 10 °C · durée de chauffage 5 min

Câblage recommandé

18 AWG
